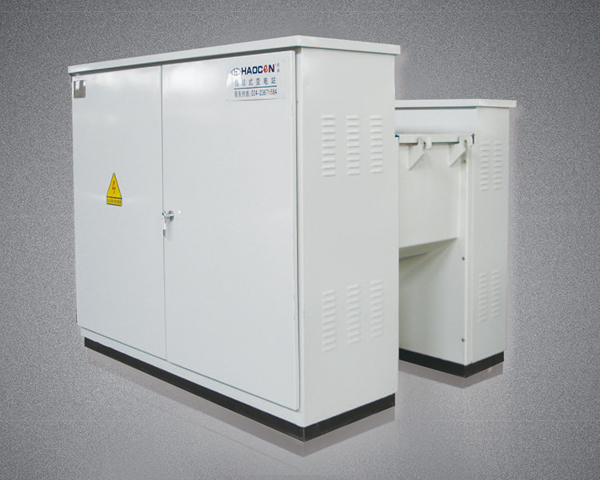

沈阳箱式变电站，又称预装式变电站或欧式变电站，是一种将高压开关设备、配电变压器和低压配电装置按一定接线方案组合成一体的紧凑型配电设备。其特点是工厂预制化、模块化设计，便于运输和快速安装。其内部结构布局遵循安全、可靠、紧凑、便于维护的原则，通常可分为以下几个功能区域：

一、 总体布局模式

常见的箱式变电站总体布局主要分为两种基本模式，其核心区别在于变压器室的相对位置：

“目”字形布局： 这是经典和常见的布局。高压室、变压器室、低压室三个功能单元按顺序一字排开，结构清晰，分区明确，气流通道独立，相互干扰小，安全性高。

“品”字形布局： 变压器室位于一侧，高压室和低压室并列在另一侧。这种布局可以缩短低压出线母排的长度，减少电能损耗，但整体宽度较大，对安装场地宽度有一定要求。

二、 “目”字形布局内部结构详析

从外部看，箱体通常由钢板或非金属材料制成，具备防风、防雨、防尘、防锈、隔热、防火等功能。内部则严格分为三个独立隔室：

1. 高压室

位置： 通常位于箱体的一端。

核心设备：

高压进线柜： 内含高压进线隔离开关、负荷开关或断路器、高压熔断器（如变压器保护用限流熔断器）、避雷器、带电显示器等。负责接收10kV或35kV等高压电源，并提供过载、短路保护及过电压保护。

高压计量柜（可选）： 内含高压电压互感器（PT）、电流互感器（CT）及计量仪表，用于高压侧电能计量。

高压出线柜（如有其他出线）： 为其他高压用户提供出线。

布局特点： 设备一般采用模块化、小型化的真空负荷开关柜或SF6环网柜（如RM6、SM6型），紧凑地安装在支架上。操作机构、仪表、指示灯均布置在面板上，便于观察和操作。室内有完善的机械或电气联锁，防止误操作。高压电缆通常从底部或侧面引入/引出。

安全设计： 设有压力释放通道（防爆装置），在内部故障电弧产生高压气体时能定向泄压，确保人身安全。门上有明显的高压危险警示和五防锁具。

2. 变压器室

位置： 位于箱体中部，是核心能量转换区域。

核心设备：

配电变压器： 通常采用油浸式变压器或干式变压器。

油浸式变压器： 散热好，容量可以做得较大，成本较低。室内需考虑油坑或排油设施，以防变压器漏油时收集。

干式变压器： 防火性能好，维护简单，更适用于对消防有严格要求的场所（如楼宇、隧道内）。其散热主要依靠室内强制通风。

布局特点：

变压器通过底座导轨固定，便于安装和维护。

散热是关键： 变压器室顶部装有强排风散热装置（如温控自动启停的轴流风机），底部设有防尘百叶窗作为进风口，形成由下至上的空气对流通道，有效带走变压器产生的热量。

变压器的高压侧通过高压电缆或母线套管与高压室连接；低压侧通过封闭式母线或大截面电缆连接到低压室的进线开关。

室壁装有隔热材料，减少温升对相邻隔室的影响。

3. 低压室

位置： 位于箱体的另一端。

核心设备：

低压进线柜： 内含低压总断路器（框架式断路器），接收变压器输出的0.4kV低压电，并提供总保护。

低压配电柜： 内含多个低压出线回路，使用塑壳断路器或微型断路器，向各用户分配电能。可配置无功补偿柜（装有电容器、电抗器、投切开关、控制器），用于提高功率因数。

计量与监控装置： 低压计量表计、智能测控仪表（可监测电压、电流、功率、电能等参数），并可集成远程通信模块，实现“四遥”（遥测、遥信、遥控、遥调）功能。

布局特点：

柜体采用模块化设计，根据用户需求灵活组合。母排、电缆布线整齐规范，通常在柜体顶部设有主母排桥架，底部或后部设有电缆沟或通道。

操作界面友好，所有开关操作、参数设置、状态指示都在面板上进行。

低压出线电缆通常从底部电缆沟引出。

三、 辅助系统与连接

母线系统： 连接三个隔室的是高压母线（通常为绝缘母线或电缆）和低压母线（通常为铜或铝质母排）。它们被封闭在各自的穿墙套管或母线槽中，保证绝缘和安全。

接地系统： 箱体内设有贯穿整体的接地母排，所有设备的金属外壳、电缆铠装层等均可靠接地，确保运行安全。

智能监控系统（可选）： 现代箱变常集成智能终端，可监测变压器温度、柜内温湿度、门禁状态、故障信息等，并通过无线/有线网络上传至监控中心。

照明与辅助电源： 箱内设有检修照明灯和插座，由独立的低压辅助电源供电。

四、 布局的核心设计原则

安全隔离： 三个功能隔室之间采用金属隔板进行物理隔离，特别是变压器室与高低压室之间，具有足够的防火、防爆、隔热能力。各室门独立开启，互不干扰。

散热与通风： 独立的通风通道设计是关键，确保变压器散热和柜体散热互不影响，防止热量积聚。

便于运维： 设备布局留有足够的检修和操作空间。主要操作部件和仪表位于易于观察和操作的高度。

防凝露： 在潮湿地区，高低压室可能配备加热除湿装置，防止设备因凝露引发绝缘故障。
