箱式变电站两种不同结构的比较

2021-01-08 16:44:04

次

箱式变电站根据结构不同及采用元器件的不同，分为欧式箱变和美式箱变两种典型风格。

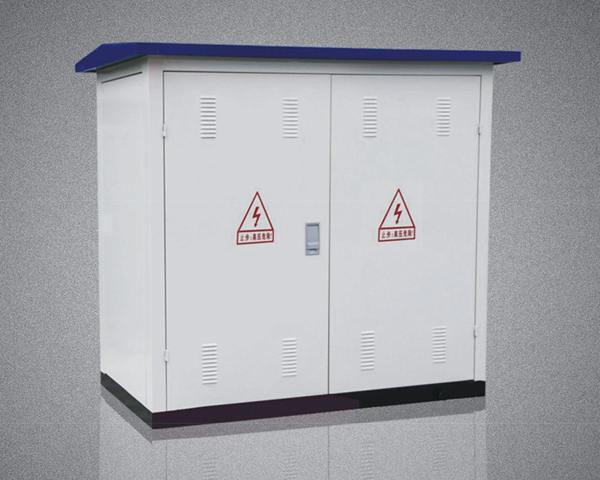

从结构上采用高、低压开关柜，变压器组成方式，这种箱式变电站称为欧式箱变。比喻为给高、低压开关柜、变压器盖了房子。

在结构上将负荷开关，环网开关和熔断器结构简化放入变压器油箱浸在油中，避雷器也采用油浸式氧化锌避雷器，变压器取消油枕，油箱及散热器暴露在空气中，这种箱式变电站称为美式箱变。比喻为变压器旁边挂个箱子。

从体积上看，欧式箱变由于内部安装常规开关柜及变压器，产品体积较大。美式箱变由于采用一体化安装体积较小。

从保护方面，欧式箱变高压侧采用负荷开关加限流熔断器保护。发生一相熔断器熔断时，用熔断器的撞针使负荷开关三相同时分闸，避免缺相运行，要求负荷开关具有切断转移电流能力。低压侧采用负荷开关加限流熔断器保护，美式箱变高压侧采用熔断器保护，而负荷开关只起投切转换和切断高压负荷电流的功能，容量较小。当高压侧出现一相熔丝熔断，低压侧的电压就降低，塑壳自动空气开关欠电压保护或过电流保护就会动作，低压运行不会发生。

从产品成本看，欧式箱变成本高。从产品降价空间看，美式箱变还存在较大降价空间，一方面美式箱变三相五柱铁心可改为三相三柱铁心，另一方面，美式箱变的高压部分可以改型后从变压器油箱内挪到油箱外，占用高压室空间。
