动力配电箱

简介

XL—21系列动力配电箱适合于工业与民用建筑中作交流频率为50HZ、电压500V及以下、三相四线电力系统的动力配电和照明配电用。同时适合制作各种电动机启动柜，包括全压直接启动柜，全数字控制软启动柜、自耦降压启动柜，星三角启动柜，多速电动机启动柜等。具有数十种一次线路方案号或派生方案号供选择使用，适用范围广。

本产品系户内封闭式配电箱。箱体用薄钢板弯制焊接而成，正面为单扇左开门，门上装有电压表、电流表等测量仪表和操作电器、信号电器等，是一种结构简单、运行可靠、成本较低的动力配电装置。

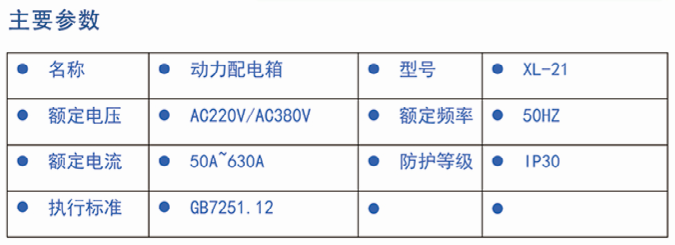

配置与结构

XL—21系列动力柜适合于工业与民用建筑中作交流频率未50Hz，额定电压380V及以下，三相四线、三相五线电力系统的动力配电、照明配电和电动机控制用。

XL-21系列动力配电柜产品符合IEC439-1，GB7251.1-1997《低压成套开关设备》的标准规定。我公司生产的该项产品通过了国家3C认证。

正常使用环境条件：

1、海拔高度不超过2000m。

2、环境温度为-5℃~+40℃；24小时平均温度不高于35℃。

3、相对湿度在40℃时不大于50%，在20℃允许为90℃，但应考虑到由于温度的变化偶然产生的凝露。

4、无导电尘埃及化学腐蚀性气体，无火灾、爆炸危险、无剧烈震动。

结构特点：

1、主要功能分类：仅限、馈电、电动机控制。

2、主要组成部分：柜体、柜门（可装仪表）、后封板、眉头、上进出线孔封板、母排、电器元件、母线夹板、绝缘支撑件、绝缘子、辅材等。

操作方式：

正面操作。

安装方式：

户内式、固定垂直安装。

进出线方式：

动力配电柜的进出线电缆或封闭母线槽，出线位置上、下进出，并能适当调整。

主要结构数据：

1、根据系统容量和开关大小，柜体宽度有600、700、800、1000m四种，柜体深度有400mm一种，箱体高度有1600、1700、1800三种。

2、产品由一个封闭的柜体构成，母线采用TMY钢铜排，水平母线置于柜顶部。

3、开关柜的保护电路由PE母排和导电的金属构件构成，N排置于柜底前部。

4、柜主构架采用角钢、冷轧板焊接而成。

5、采用喷塑作为表面防护涂层。
