GGD低压成套开关设备

2021-01-07 13:24:07
GGD低压成套开关设备
详细介绍:

概述

GGD低压成套开关设备适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz、额定工作电压380V、额定工作电流至4000A的配电系统,做为动力、照明及配电设备的电能转换、分配与控制之用。

GGD低压成套开关设备是根据能源部主管上级,广大电力用户设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

GGD低压成套开关设备符合IEC439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。

正常使用条件

● 周围空气温度不高于+40℃,不低于-5℃。24小时内平均温度不得高于+35℃。超过时,需根据实际情况降容运行。

● 户内安装使用,使用地点的海拔高度不得超过2000m。

● 周围空气相对湿度为+4O℃时不超过50%,在较低温度时允许有较大的相对湿度(例如+20℃时为90%),应考虑到由于温度的变化可能会偶然产生凝露的影响。

● 装置安装时与垂直面的倾斜度不超过5度,且整组柜列相对平整(符合GBJ232-82标准)。

● 装置应安装在无剧烈震动和冲击以及不足以使电器组件受到不应有腐蚀的场所。●用户特殊要求时,可以与制造厂协商解决。


结构特点

● GGD低压成套开关设备的柜体采用通用柜的形式,构架用8MF冷弯型材局部焊接组装而成,构架零件及专用配套用零件由型钢定点生产厂配套供货,以保证柜体的精度和质量。

● 通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高,可以使工厂实现预生产。既缩短了生产制造周期,也提高了工作效率。

GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使全密封的柜体自下而上形成一个自然通风道,达到散热的目的。

● GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整体美观大方,面目一新。

● 柜门用转轴式活动饺链与横架相连,安装、拆卸方便,门的折边处均嵌有一根山型橡塑条,开门时门与横架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

● 装有电器元件的仪表门用多股软铜线与构架相连,柜内的安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护电路。

● 柜体面漆选用聚脂桔形烘漆和环氧树脂粉末喷涂,附着力强,质感好。整体呈亚光色调,避免了眩目效应,给值班人员创造了较舒适的视觉环境。

● 柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

● 柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。

● 母线夹由高强度、高阻燃型PPO材料热塑成型,绝缘强度高、自熄性能好、结构独特,只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构,在设备使用寿命期间不会降低设备的机械强度和介电强度。

辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件,同时NLS还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。

主母线

● 考虑到价格比和以铝代铜的可能性,额定电流在1500A及以下时可采用单铝排母线;额定电流大于150OA时采用双铜排母线,生产厂按此规定制造样机并通过型式试验。当然,生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。

● 母线的搭接面均采用搪锡工艺处理。

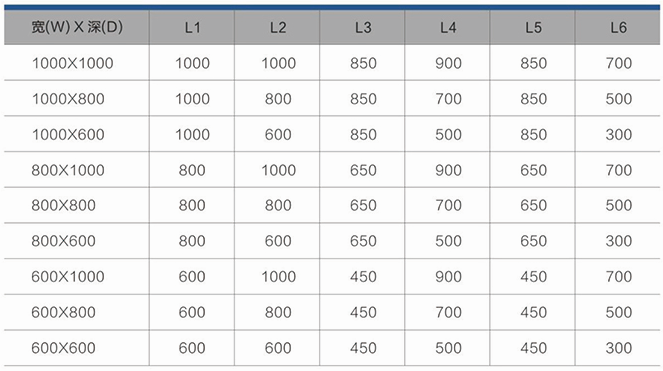

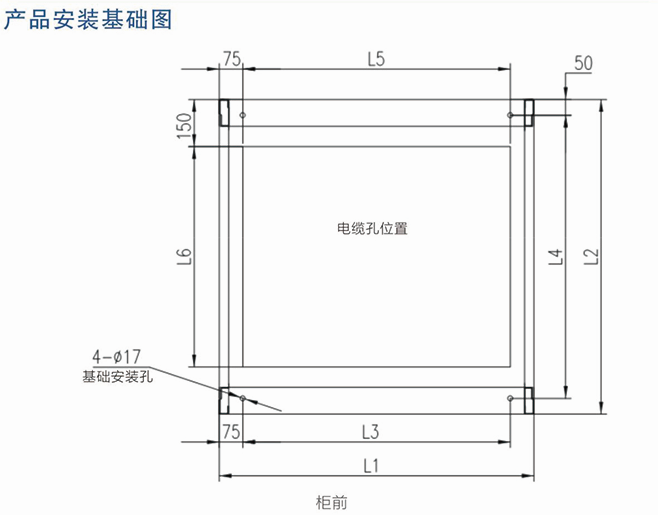

产品安装基础图

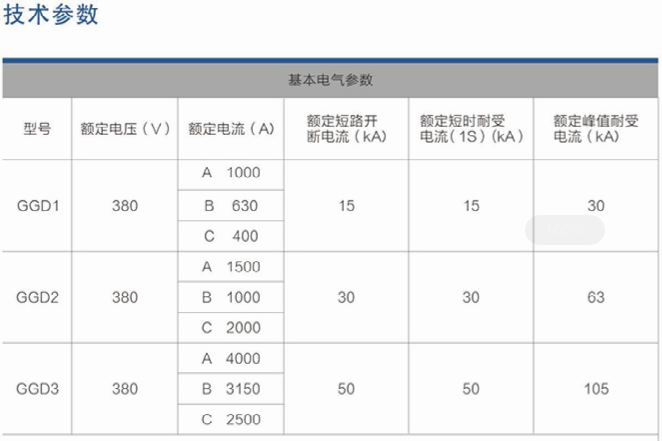

技术参数
