特种变压器

2021-01-06 10:49:42
特种变压器
详细介绍:

【整流变压器】

基本型号——型式容量(kVA)/高压电压级次(kV);

基本型号含义:

● ZH-电化学,电解用整流变压器;

● S-三相,F-风冷,SP-强迫油循环水冷,K-内附平衡电抗器,Z-有载调压;

【产品用途】

Z系列整流变压器广泛应用于可控硅整流,硅整流供电,用于铝、镁、锌的冶炼。硝酸、化学药品、农药的生产、电解电镀、牵引等。电压等级6~110kV,频率50~60Hz,容量30~63000kVA。

可为用户设计制造两组二次绕组且相位差30℃、15℃、土7.5℃供六相整流、十二相整流用的整流变压器。

【使用条件】

● 环境温度-30℃ ~+40℃;

● 年平均温度20℃及以上(如果是水冷产品,冷却水温为取当日平均+25℃ ) ;

● 海拔高度1000m,高海拔地区用户,请在订货中提出,本产品可满足海拔高度4000m以下的用户要求;

● 安装场所无严重震动,颠簸和化学腐蚀,户内,外使用。

【产品特点】

我公司生产的整流变压器是按国家行业标准及根据不同生产设备的工艺而设计、损耗低、生产效率高、运行可靠等特点。具体如下:

● 整流变压器的总体结构特点

我公司生产的整流变压器的总体结构形式很多,具体为:

一、按整流电路形式分类

1、三相桥式整流变压器结构。

2、双反星形带平衡电抗器的整流变压器结构。

3、双反星形三相五柱式整流变压器结构。

二、按调压方式分类

1、无励磁调压整流变压器结构。

2、有载调压整流变压器结构。这其中又有:

● 单器身变磁通调压结构

● 调变加主变结构

● 串变调压结构

三、按器身安装方式分类

1、器身连箱盖结构

2、钟罩式结构。这其中又分为:

● 钟罩式

● 半钟罩式

● 三节钟罩式

四、按冷却方式分类可分为自冷、风冷、强油水冷或风冷及强油导向冷却

此外,变压器还可分为主调共箱式和主调分箱式以及内附饱和电抗器,平衡电抗器和外附饱和电抗器、平衡电抗器等结构。总而言之,我公司生产的整流变压器种类繁多,可根据用户的各种要求进行设计制造各结构型式的变压器。

【变压器的内部结构特点】

● 铁心采用质优冷轧硅钢片,在较大型变压器中,为了降低空载损耗,铁心片采用全斜接缝。铁心整体结构采用引进的先进技术。

● 网侧线圈多采用连续式结构,调压线圈多采用层式结构,而阀侧线圈一般均为双饼式结构。由于利用了电子计算机计算电场和线圈的冲击特性,使得线圈结构具有优良的电气特性和耐冲击强度。

● 对于较大型的变压器,油箱采用了折扳式结构,不仅外形美观,而且大大提高了油箱的机械强度。

● 阀侧出线既有箱顶出线,又有箱壁出线,方便了与整流装置的连线。

● 变压器阀侧出线端子采用环氧浇注形成低压导电杆,使得变压器外形美观紧凑。

● 变压器装有各种温度计,瓦斯继电器、释压器、互感器等保护装置,对于高电压产品采用隔膜式储油柜以保证变压器的安全可靠运行。

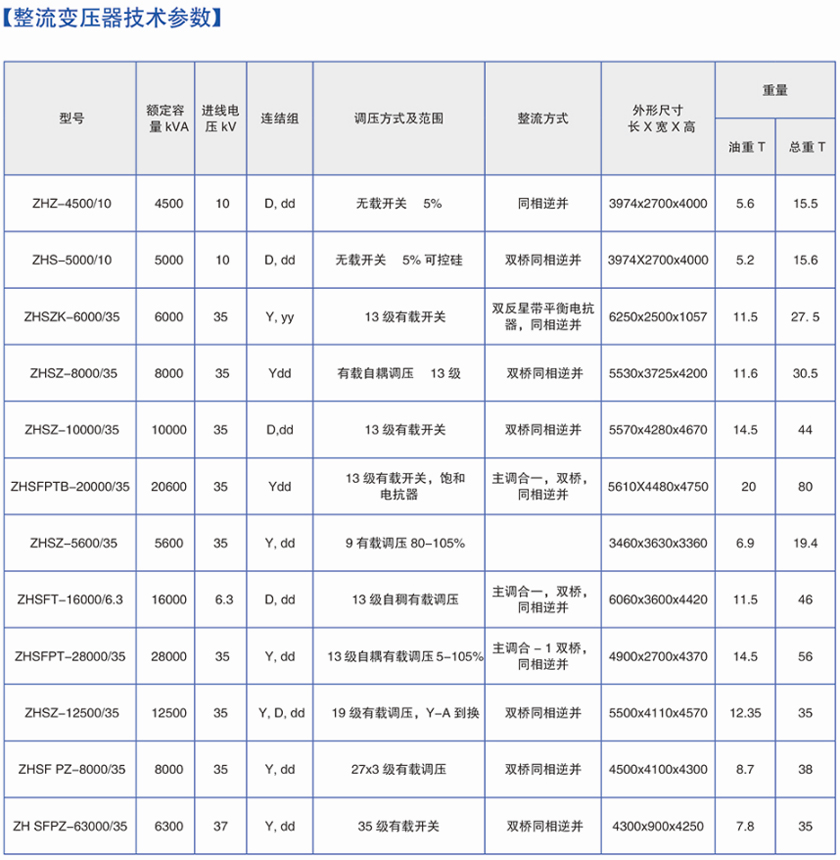

整流变压器技术参数

【电炉变压器】

电炉变压器型号表示法;

● 基本型号——型式容量或额定容量(kVA)/高压侧电压级次(kV);

● 基本型号含义:

H一电炉,HC一电石炉,S一三相,F—风扇冷却装置,FP—强迫油循环风冷,SP一强迫油循环水冷,D一单相,HU—盐浴炉,Z一有载调压。

【使用条件】

环境温度-30℃~+40℃;

年平均温度20℃及以上(如果是水冷产品,冷却水温为取当日平均+25℃);

海拔高度1000m,高海拔地区用户,请在订货中提出,本产品可满足海拔高度4000m以下的用户要求;

安装场所无严重震动,颠簸和化学腐蚀,户内,外使用。

【产品特点】

我公司生产的电炉变压器技术上吸取国内外同行业先进技术及工艺铁芯采用高导磁硅钢片,采用五级步进叠装方式以降低空载损耗及噪音。电磁线采用高质量的无氧铜电磁线。采用特殊结构使变压器具有过载能力强,抗短路能力强等诸多优点,使产品技术性能处于国内先进水平。

【产品用途】

电炉变压器在冶金工业中,用于熔炼质优合金钢、铁合金等,在化学工业中,用于生产黄磷、电石、合成树脂等。在机械工业中用于铸钢铸铁的熔炼等。电炉变压器是根据各种电炉工作原理,负载特性和运行特点而设计的专业变压器。

电炉变压器技术参数
