XGW型箱式开闭站

2021-01-14 10:35:17
XGW型箱式开闭站
详细介绍:

概述

XGW型箱式开闭所可以采用不锈钢、复合彩钢板、特种水泥等材料制造而成,满足不同用户对户箱的要求。

正常使用条件

●运行环境

户外

●湿度

日平均值≤95%

月平均值≤90%

●防护等级

lP33

产品尺寸

以下产品尺寸供参考,具体按方案规格设计。

长度L×宽度W×高度H:2690×1100/1400×2025/2150/2400 (mm)适用四个组合+PT柜+DTU

长度L×宽度W×高度H:3050×1100/1400×2025/2150/2400 (mm)适用五个组合+PT柜+DTU

长度L×宽度W×高度H:3410×1100/1400×2025/2150/2400 (mm)适用六个组合+PT柜+DTU

*若有其它规格需要,请咨询我们。

结构特点

●如采用复合彩钢材料的箱体为双层结构,外层和内层采用复合彩钢材料,中间填充隔热材料,材料表面作喷塑防锈处理,箱体具有足够的机械强度,在运输、安装等各种情况下不发生变形。

●箱体结构采取自然通风措施防止凝露产生,另外箱体安装具有防晒、防雨、防尘、防锈、防小动物进入等措施或装置。

●箱体外形和色彩与环境配合十分协调,保证景观效果,并且在箱体外壳边框加涂反光荧光漆警示以防止车辆撞击。

●户外环网箱的整体外壳防护等级不低于IP33,电缆进出线孔采用底板严格封堵,减少潮气入侵,杜绝小动物进入。

●箱体表面无紧固件可供拆卸,防盗性好,具备防粘贴功能。

●箱体顶部采用拱形,两边流水。

●箱体门向外开,箱门统一采用内嵌方盒式横门挂锁,方盒采用活动面板遮挡防雨。所有金属配件(包括把手、暗门和锁)均具有防锈功能。

●箱体金属框架和其他可触及的金属部件均有良好的接地,接地端子均标明接地符号。

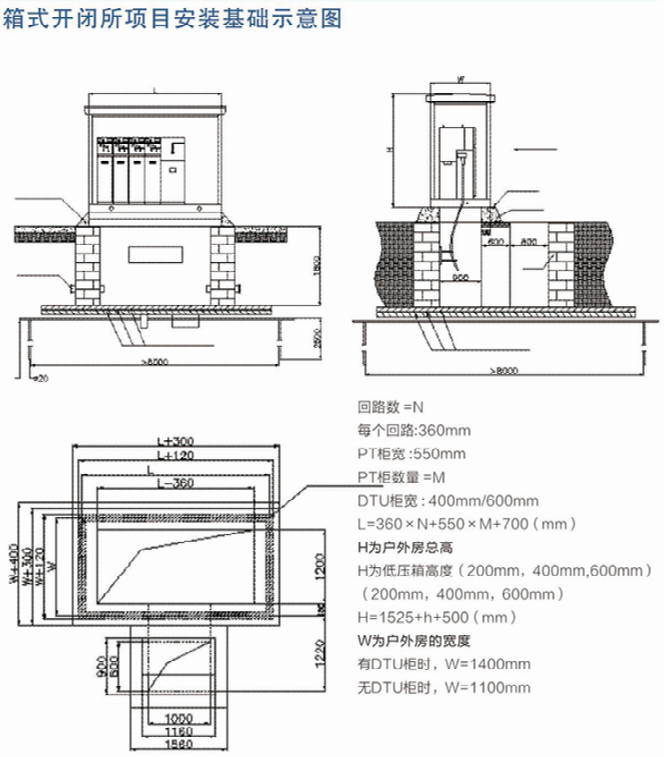

箱式开闭项目安装基础示意图

说明:

1、本基础在开挖基坑时,需进行素土夯实,湿松散杂土须作地基加固处理。基础施工地点应选周围地势的高点,以防积水受损。

2、安装墩用砼浇制,也可以用砖砌并在其顶面及侧壁用1:25水泥砂浆粉面20cm厚,安装墩应建成在经过处理并浇制平整的钢筋砼平板上。

3、预制操作踏板系预制钢筋砼平板。
